Как работает система WIM

Измерение выполняется автоматически во время проезда автомобиля через оборудованный участок дороги. Водителю не требуется останавливаться на отдельных весах.

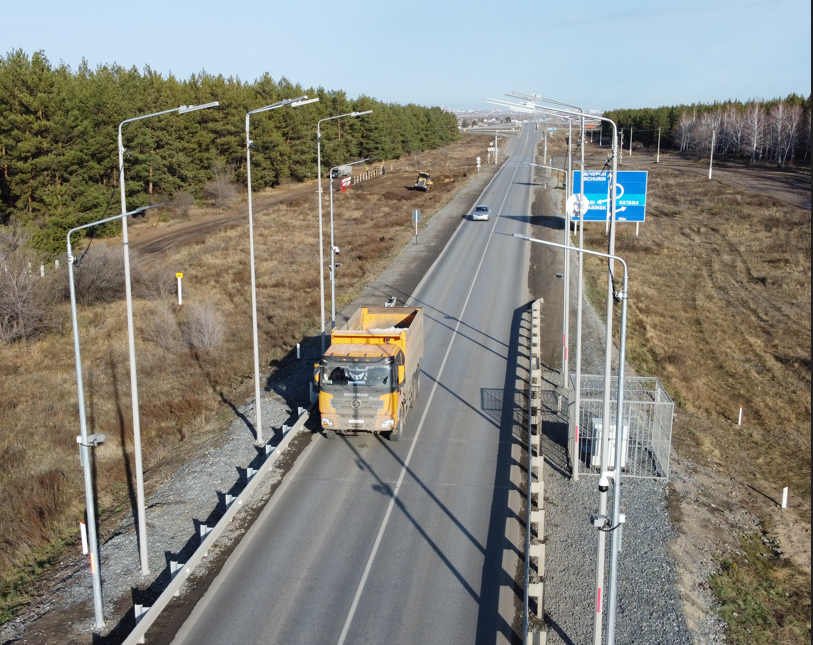

Проезд автомобиля через измерительный участок WIM

Проезд транспортного средства

Автомобиль проходит через измерительный участок.

Измерение нагрузки

Весовые сенсоры в дорожном покрытии регистрируют воздействие каждого колеса и оси.

Обработка сигналов

WIM-контроллер принимает сигналы сенсоров и определяет параметры проезда.

Расчёт параметров

Система рассчитывает полную массу, осевые нагрузки, количество осей, скорость и другие измеряемые параметры.

Формирование данных

Результаты могут объединяться с госномером, фотографиями транспортного средства, его классом, габаритами и другими данными комплекса.

Низкоскоростное и высокоскоростное WIM

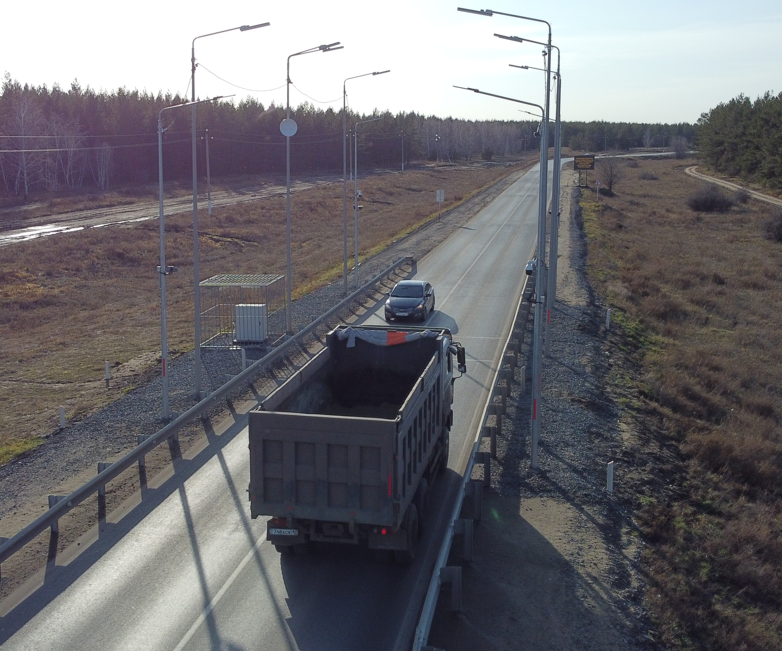

Низкоскоростное WIM

Измерение массы и осевых нагрузок выполняется при скорости движения до 10 км/ч. Такой режим применяется на контрольных пунктах, таможенных постах, границах и других объектах, где транспорт проходит через зону контроля с пониженной скоростью.

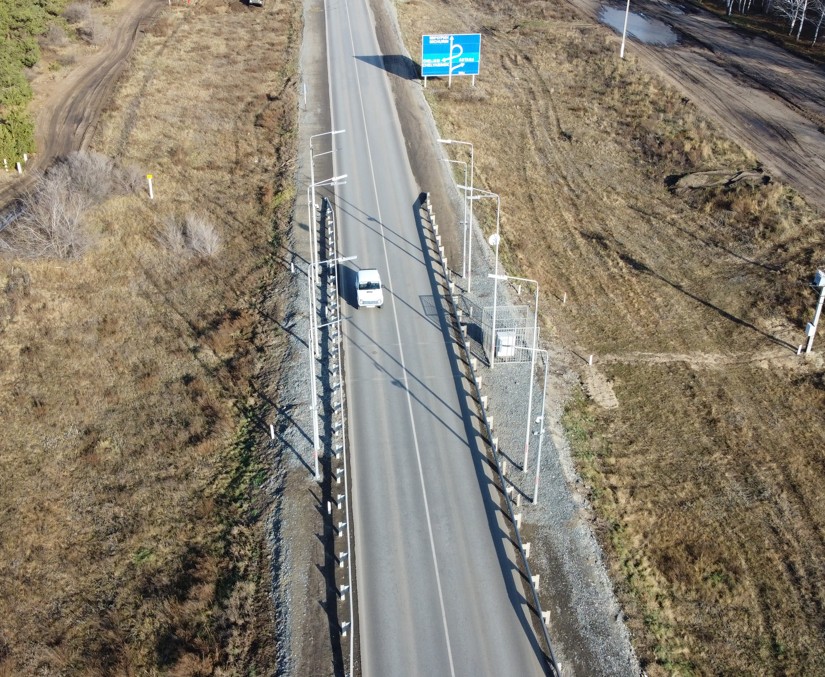

Высокоскоростное WIM

Измерение массы и осевых нагрузок выполняется при скорости движения свыше 10 км/ч без остановки транспортного потока. Такие системы применяются на автомобильных дорогах республиканского значения, трассах и платных участках, где требуется автоматический контроль транспорта в движении.

Весовые сенсоры

Основой WIM-системы являются датчики, устанавливаемые непосредственно в измерительной зоне дорожного покрытия. Тип сенсоров выбирается в зависимости от требуемого режима работы, конструкции станции и метрологических требований проекта.

Пьезоэлектрические сенсоры

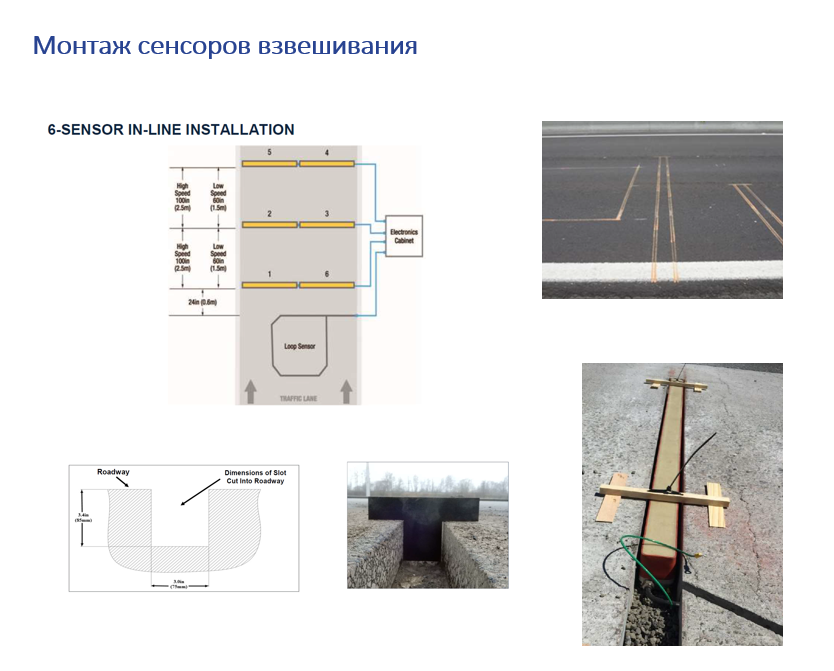

Пьезоэлектрические сенсоры устанавливаются поперёк полосы движения и преобразуют механическое воздействие колёс транспортного средства в электрический сигнал. Они применяются в системах динамического взвешивания, в том числе на высокоскоростных участках.

Пьезоэлектрический весовой сенсор Asia Great

Тензометрические сенсоры

Тензометрические сенсоры измеряют нагрузку по деформации чувствительного элемента. Такие датчики применяются в различных конфигурациях систем динамического и низкоскоростного взвешивания.

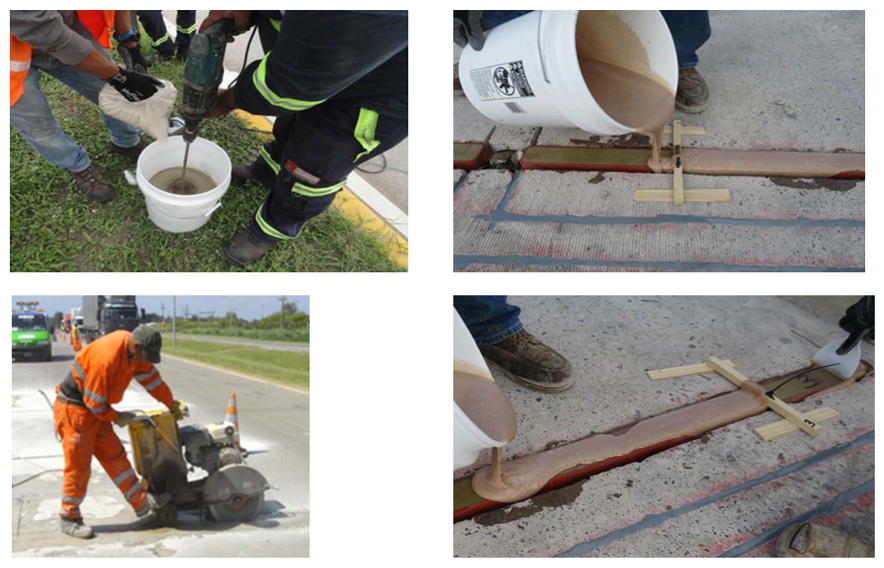

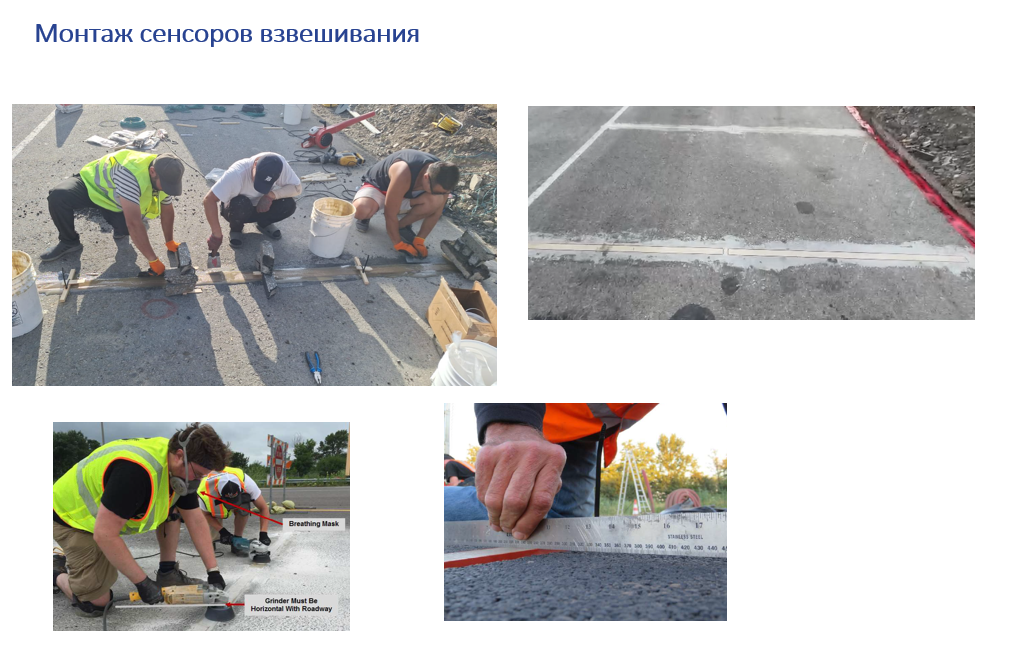

Монтаж сенсоров в дорожное покрытие

Точность и стабильность WIM зависят не только от оборудования, но и от правильной подготовки измерительного участка и монтажа сенсоров.

Разметка измерительной зоны
Подготовка дорожного покрытия и монтажных пазов
Установка и позиционирование сенсоров
Подключение измерительных кабелей
Заливка специализированным монтажным и герметизирующим составом
Проверка установленного измерительного участка

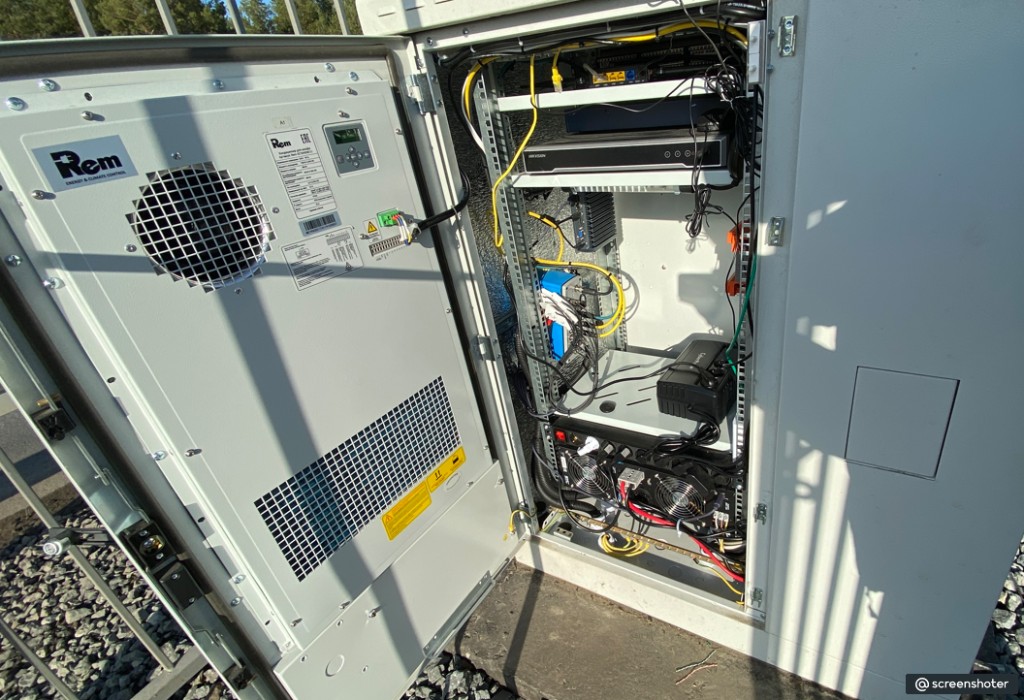

Контроллер и обработка сигналов

WIM-контроллер принимает сигналы от весовых сенсоров и других устройств измерительного участка, обрабатывает их и формирует параметры каждого проезда транспортного средства.

Основные данные WIM

Полная масса транспортного средства
Нагрузка на каждую ось
Количество осей
Межосевые расстояния
Скорость движения
Время проезда
Классификация транспортного средства — при соответствующей конфигурации системы

Государственный номер, фотографии, габариты и другие параметры могут добавляться из связанных подсистем комплекса и объединяться в единый пакет данных.

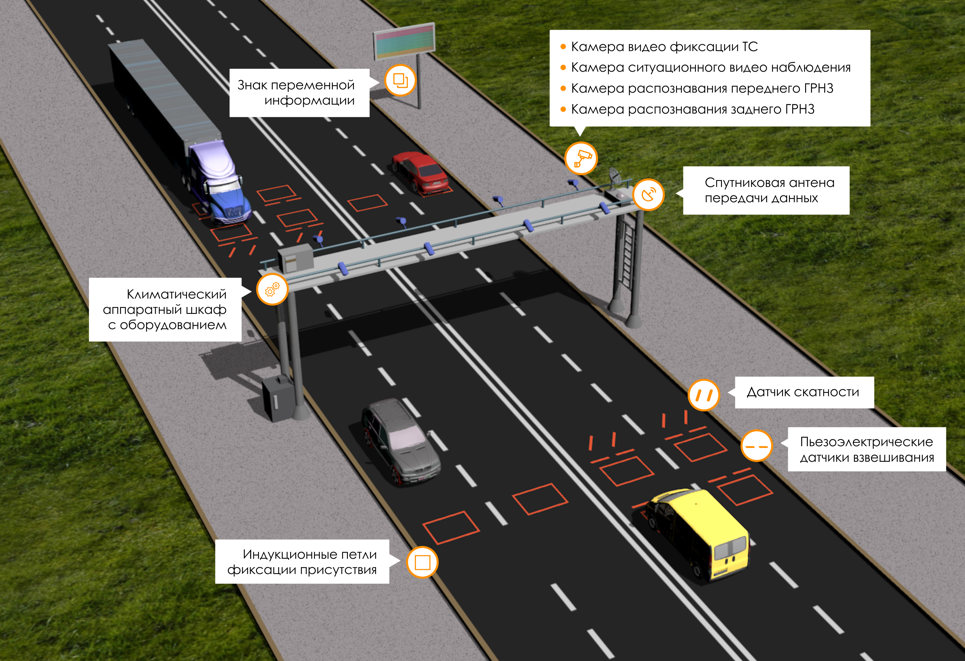

Состав WIM-комплекса

Конкретный состав оборудования определяется задачами и конфигурацией объекта.

Весовые сенсоры
Детекторы присутствия / индукционные петли — при необходимости
WIM-контроллер
Промышленный шкаф управления
Сетевое и коммуникационное оборудование
Серверное и программное обеспечение
Система распознавания госномеров — при необходимости
Обзорные камеры — при необходимости
Система габаритного контроля — при необходимости
Каналы передачи данных и интеграция с информационными системами

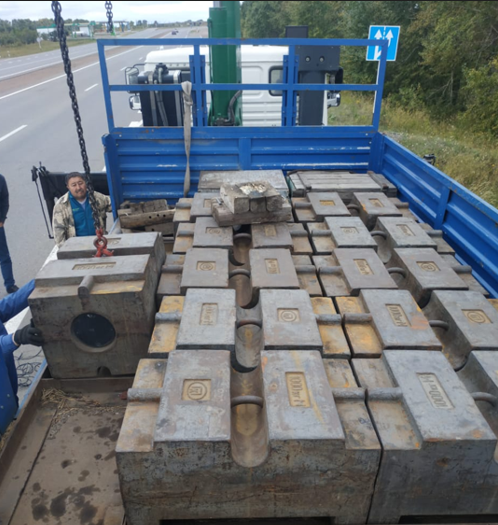

Калибровка WIM

После монтажа и пусконаладки выполняется калибровка измерительных каналов. Для этого используются контрольные транспортные средства с известными параметрами, которые выполняют серию проездов через измерительный участок.

По результатам проездов проверяются показания системы и при необходимости корректируются коэффициенты измерительных каналов. Калибровка позволяет настроить систему под конкретную конструкцию измерительного участка и условия эксплуатации.

В зависимости от типа станции контрольные проезды могут выполняться на разных скоростях и по разным полосам движения.

Поверка и метрологическое подтверждение

Для применения WIM-систем в сфере регулируемых измерений оборудование и система должны соответствовать метрологическим требованиям, установленным для конкретного проекта и области применения.

После ввода системы в эксплуатацию выполняются предусмотренные процедуры проверки и поверки средств измерений. Состав требуемых документов зависит от используемого оборудования, конфигурации станции и требований законодательства.

Сертификаты и документы

Для оборудования и измерительных систем используются документы, предусмотренные требованиями конкретного проекта и применяемого оборудования.

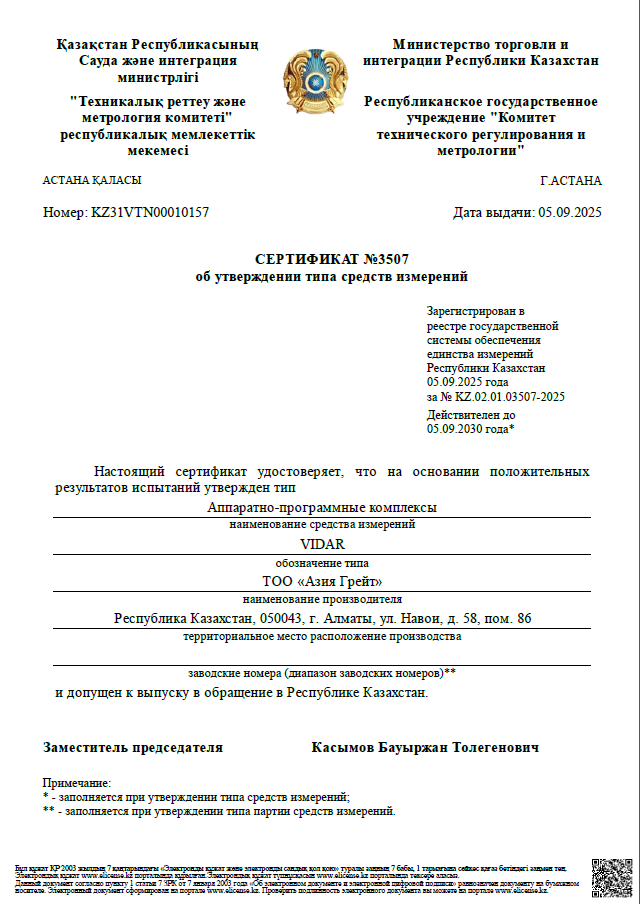

Сертификат об утверждении типа средств измерений VIDAR

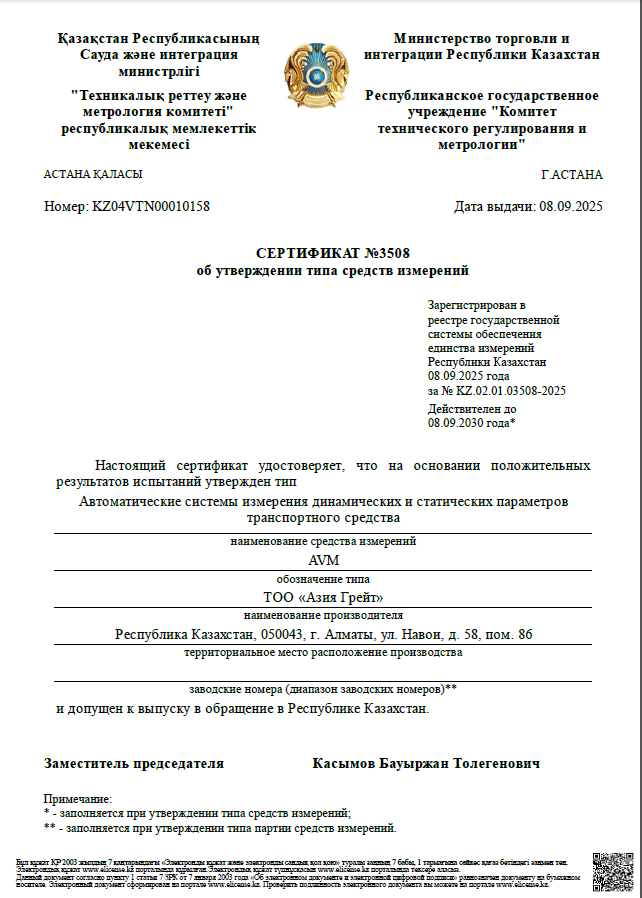

Сертификат об утверждении типа средств измерений AVM

Результат работы системы

WIM является частью комплексной системы транспортного контроля. Данные от весового оборудования могут объединяться с информацией других подсистем и передаваться в программное обеспечение Asia Great или информационные системы заказчика.

Дата и время проезда
Фотография транспортного средства
Государственный номер
Полная масса
Нагрузки по осям
Количество осей
Межосевые расстояния
Скорость
Тип / класс транспортного средства
Габариты — при наличии соответствующей подсистемы
Другие параметры конфигурации станции

Состав данных определяется конфигурацией конкретной станции.

Интеграция с информационными системами

Системы WIM Asia Great интегрируются с информационными системами государственных органов и заказчиков. Результаты весогабаритного контроля передаются для дальнейшей обработки, хранения и использования в автоматизированных системах транспортного контроля.

В единое событие могут объединяться данные о транспортном средстве, общей массе, осевых нагрузках, скорости и времени проезда, полосе движения, государственном регистрационном номере, а также фото- и другие материалы, полученные связанными подсистемами комплекса.

Транспортное средство
→
WIM измеряет массу и осевые нагрузки
→
Связанные подсистемы идентифицируют транспорт
→
Формируется единое событие контроля
→
Проверяется превышение допустимых параметров
→
Данные передаются в систему заказчика
→
ЕРАП / административное производство

Данные события весогабаритного контроля

общая масса транспортного средства
нагрузка на каждую ось
количество осей
скорость проезда
дата и время
полоса / направление движения
государственный регистрационный номер — при интеграции с ANPR
фото транспортного средства — при наличии системы фотофиксации
габаритные параметры — при интеграции с системой габаритного контроля
результат проверки допустимых весовых параметров

Контроль превышения весовых параметров

Система сравнивает результаты измерения с установленными допустимыми параметрами транспортного средства и определяет наличие превышения по общей массе и/или осевым нагрузкам в соответствии с применяемыми правилами и настройками комплекса.

ЕРАП

Интеграция с ЕРАП

Единый реестр административных производств

Комплексы весогабаритного контроля Asia Great могут быть интегрированы с ЕРАП и другими государственными информационными системами. При выявлении превышения допустимых весовых параметров система формирует необходимые данные и материалы события для дальнейшего административного производства.

Интеграция позволяет автоматизировать передачу результатов контроля и сократить объём ручной обработки — от фиксации превышения до оформления административного материала в государственных информационных системах.

Решения Asia Great используются в проектах государственных органов и дорожных организаций и интегрируются с информационными системами заказчиков.

Наши заказчики →

От проекта до ввода в эксплуатацию

Asia Great выполняет проектирование WIM-станций, подбор и интеграцию оборудования, монтаж сенсоров, пусконаладку, калибровку, интеграцию программного обеспечения и техническое сопровождение системы.

Проектирование
Монтаж
Пусконаладка
Калибровка
Интеграция
Техническое сопровождение

Обсудить проект

Направьте техническую задачу, требования к измерительному участку или спецификацию. Asia Great предложит конфигурацию WIM-системы для конкретного объекта.
